Lesson 09: matplotlib

Author

최규빈

Published

July 26, 2023

{{< https://youtu.be/playlist?list=PLQqh36zP38-zH7pIP_bPPYISjvT_K-72Z&si=FV9ByiGIxtqEtinJ >}}
#!pip install opencv-python
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import cv2

Boxplot

motivating example

- 통계란?

- 평균 좋아해요?

# 예제1 – 전북고등학교: 평균은 좋은 측정값인가?

- 전북고등학교에서 통계학을 수업하는 A선생님과 B선생님의 있다.

y1=[75,75,76,76,77,77,78,79,79,98] # A선생님에게 통계학을 배운 학생의 점수들
y2=[76,76,77,77,78,78,79,80,80,81] # B선생님에게 통계학을 배운 학생의 점수들

- 어떤반이 더 공부를 잘할까?, 누가 더 잘 가르칠까?

np.mean(y1)
79.0
np.mean(y2)
78.2

- 의사결정: A선생님에게 배운 학생들의 평균이 더 높다. -> A선생님이 더 강의를 잘 하셨다?

- 반론: 평균은 A반(=A선생님에게 통계학을 배운 반)이 더 높다. 그런데 98점을 받은 학생이 A반에 포함되어서 A반이 전체평균이 높게 나온것이고 나머지 학생들은 전체적으로 B반 학생들이 더 시험을 잘 보았다고 해석할 수 있다.

- 교훈: 단순한 평균비교보다 학생들이 받은 점수의 분포를 비교해보는 것이 중요하다. 분포를 살펴보는 방법 중 유용한 방법이 박스플랏이다.

#

matplotlib으로 boxplot 그리기

- A반 학생들의 박스플랏 그리기

plt.boxplot(y1);

- B반 학생들의 박스플랏 그리기

plt.boxplot(y2);

- A반 학생들의 점수와 B반 학생들의 점수를 나란히 박스플랏으로 그리자.

plt.boxplot([y1,y2]);

boxplot을 언제 쓰면 좋을까?

- 박스플랏의 장점: 단순히 평균을 주는 것보다 데이터를 파악하고 직관을 얻기에 유리하다.

Histogram

motivating example

- 전북고예제에서 우리의 소망: “A반 B반 중에 어떤 반이 공부를 더 잘하냐?”, “A선생님과 B선생님 중 어떤 분의 강의가 효과적이었다고 평할 수 있는가?” 와 같은 단순한 질문에 대한 대답

  • 보통 이러한 질문은 중심경향값 중 하나를 골라서 비교하면 되었다.
  • 여기에서 중심경향값이란 데이터 분포의 중심을 보여주는 값으로 자료 전체를 대표할 수 있는 값을 말함. 평균, 중앙값등이 대표적인 중심경향값이다.

- 전북고예제에서는 “A반 B반 중에서 어떤 반이 공부를 더 잘하냐?” 라는 질문의 대답으로 단순평균비교로는 의미가 없었다. 오히려 결과론적으로 보면 중앙값이 더 타당해 보인다.

- 그런데 사실 생각해보면 중앙값을 기준으로 B반이 공부를 더 잘했다고 주장하는 것도 애매하다. 어쨌든 가장 공부잘한 학생은 A반에 있으니까!

  • 에이 한명 뿐이잖아요? 라고 생각할 수 있는데 그 한명이 2명 3명으로 점점 늘어난다고 생각해보자, 합리적인 기준을 제시할 수 있는가?
  • 그리고 A반을 지도한 선생님이 영재를 지도하는데 특화된 선생님일수도 있잖아요?

- 사실 “A반 B반중에 누가 더 공부를 잘하냐?” 라는 질문은 굉장히 대답하기 곤란한 질문이다. 왜냐하면

  • 이슈1: 단순 평균비교로 이러한 질문에 답을 하기 어렵다.
  • 이슈2: 박스플랏으로 전체분포를 파악해도 어떠한 반이 더 공부를 잘한다는 기준을 잡는게 애매하다.

- 그런데 특수한 경우에는 “A반 B반중에 누가 더 공부를 잘하냐?” 라는 질문에 대한 대답을 깔끔하게 할 수 있다.

# 예제2 – 정규분포 전북고등학교: 평균은 좋은 측정값인가?

- A반과 B반의 통계학 성적이 아래와 같다고 하자.

np.random.seed(43052)
y1 = np.random.randn(10000)
y2 = np.random.randn(10000) + 0.5
np.mean(y1),np.mean(y2)
(-0.011790879905079434, 0.4979147460611458)
np.mean(y2) - np.mean(y1)
0.5097056259662253

y2의 값이 y1의 값보다 전체적으로 0.5097056259662253 정도 높다고 볼 수 있다?

plt.boxplot([y1,y2]);

  • 분포의 모양이 거의 비슷, 왼쪽그림을 컨트롤+C 하여 오른쪽에 붙인다음 0.5정도 y축으로 올린느낌이다!

- 여기에서는 “B반의 성적 \(\approx\) A반의 성적 + 0.5” 라고 주장해도 큰 무리가 없어보인다. 따라서 이 경우에는 “A반 B반 중에 어떤반이 더 공부를 잘하냐?” 라는 질문에 대하여 “B반이 평균적으로 0.5점정도 더 공부를 잘합니다” 라고 대답해도 괜찮다.

  • 이 예제에서는 우연히 극단적인 학생이 없었음.
  • 그렇지만 혹시 극단적인 학생이 나온다면? 걱징X. 너무 극단적인 값이 많이 나오면 정규분포가 아님 + 만약에 어떠한 반에서 극단적인 학생이 나온다면 똑같은 확률로 다른반 역시 그러한 극단적 학생이 나올 것

- 결론: 정규분포 분포가정을 한다면 이슈1,2에 대한 문제를 한번에 해결가능 함

#

- 정규분포가정은 어떻게 할 수 있나? (= 데이터를 보고 어떻게 정규분포라고 알 수 있는가?): 데이터의 히스토그램을 그려서 종 모양이 되는지 확인해본다.1

  • 1 아직 초보단계라서 이것밖에 모를 수 있어요

    • histogram 이란?

    - 히스토그램: X축이 변수의 구간, Y축은 그 구간에 포함된 빈도를 의미하는 그림

    histogram 그리기

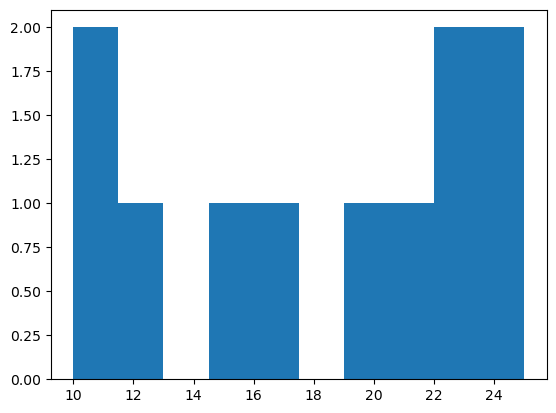

    - 히스토그램의 예시1 – 기본플랏, ;으로 결과 생략하기

    y=[10,11,12,15,16,20,21,22,23,24,25]
    plt.hist(y)
    (array([2., 1., 0., 1., 1., 0., 1., 1., 2., 2.]),
 array([10. , 11.5, 13. , 14.5, 16. , 17.5, 19. , 20.5, 22. , 23.5, 25. ]),
 <BarContainer object of 10 artists>)

    plt.hist(y,bins=10)
    (array([2., 1., 0., 1., 1., 0., 1., 1., 2., 2.]),
 array([10. , 11.5, 13. , 14.5, 16. , 17.5, 19. , 20.5, 22. , 23.5, 25. ]),
 <BarContainer object of 10 artists>)

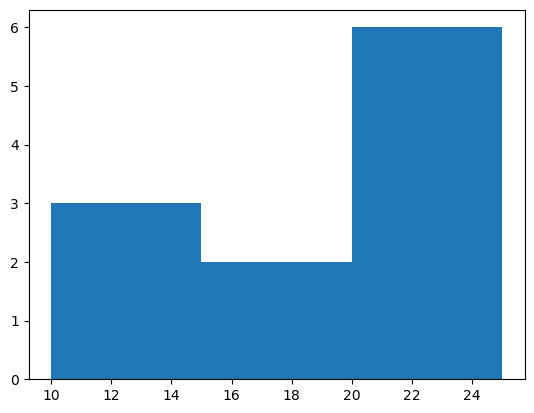

    - 히스토그램 예시2 – bins 옵션이용

    plt.hist(y,bins=3)
    (array([3., 2., 6.]),
 array([10., 15., 20., 25.]),
 <BarContainer object of 3 artists>)

    - 히스토그램 예시3 – bins=3 옵션의 결과값 해석

    plt.hist(y,bins=3)
    (array([3., 2., 6.]),
 array([10., 15., 20., 25.]),
 <BarContainer object of 3 artists>)

    • 가장 큰 값은 25, 가장 작은 값은 10이므로 range는 15이다.
    • range / bins = 15 / 3 = 5 이므로 각 구간의 간격은 5이다.
    • 구간은 [10,15), [15,20), [20,25] 로 나눈다.
    • 각 구간에 포함된 자료의 수는 3,2,6 이다.

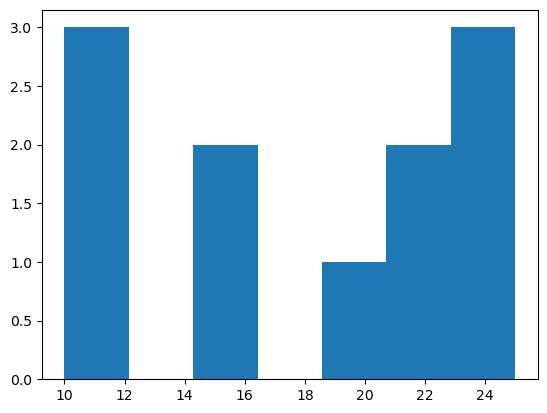

    - 히스토그램 예시4 – bins=7 옵션의 결과값 해석

    plt.hist(y,bins=7)
    (array([3., 0., 2., 0., 1., 2., 3.]),
 array([10.        , 12.14285714, 14.28571429, 16.42857143, 18.57142857,
        20.71428571, 22.85714286, 25.        ]),
 <BarContainer object of 7 artists>)

    • 가장 큰 값은 25, 가장 작은 값은 10이므로 range는 15이다.
    • range / bins = 15 / 7 = 2.142857142857143 이므로 각 구간의 간격은 2.142857142857143이다.
    • 구간은 [10,12.14285714), [12.14285714,14.28571429,), [22.85714286,25] 로 나눈다.
    • 각 구간에 포함된 자료의 수는 3,0,2,0,1,2,3 이다.

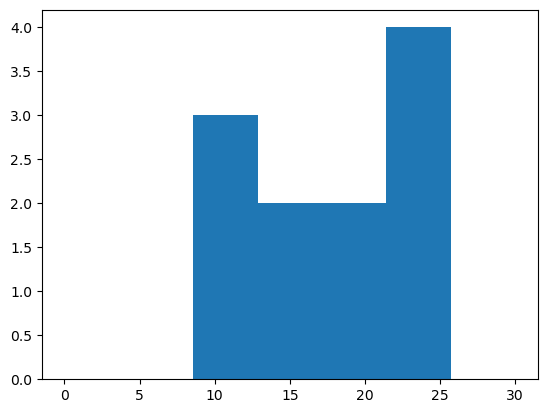

    - 히스토그램 예시5 – range 옵션

    plt.hist(y,bins=7,range=[0,30]) # range를 변경하면 --> 구간도 달라짐
    (array([0., 0., 3., 2., 2., 4., 0.]),
 array([ 0.        ,  4.28571429,  8.57142857, 12.85714286, 17.14285714,
        21.42857143, 25.71428571, 30.        ]),
 <BarContainer object of 7 artists>)

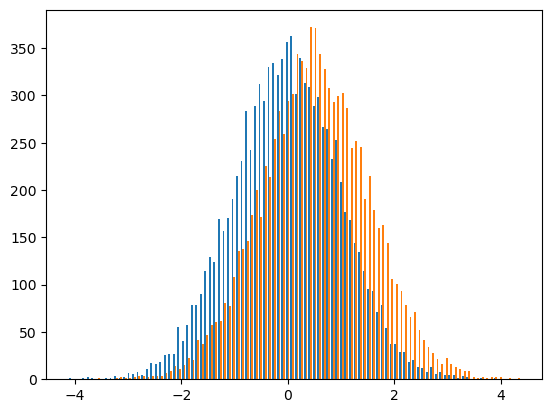

    - 히스토그램 예시6 – 나란히 그리기

    np.random.seed(43052)
y1 = np.random.randn(10000)
y2 = np.random.randn(10000) + 0.5
plt.hist([y1,y2],bins=100);

    Histogram 응용예제 (HE)

    예비학습1: 이미지자료 다운로드

    - ref: https://en.wikipedia.org/wiki/Histogram_equalization

    !wget https://upload.wikimedia.org/wikipedia/commons/0/08/Unequalized_Hawkes_Bay_NZ.jpg
img = cv2.imread('Unequalized_Hawkes_Bay_NZ.jpg')
!rm Unequalized_Hawkes_Bay_NZ.jpg
    --2024-01-09 15:43:57--  https://upload.wikimedia.org/wikipedia/commons/0/08/Unequalized_Hawkes_Bay_NZ.jpg
Resolving upload.wikimedia.org (upload.wikimedia.org)... 103.102.166.240, 2001:df2:e500:ed1a::2:b
Connecting to upload.wikimedia.org (upload.wikimedia.org)|103.102.166.240|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 110895 (108K) [image/jpeg]
Saving to: ‘Unequalized_Hawkes_Bay_NZ.jpg’

Unequalized_Hawkes_ 100%[===================>] 108.30K   567KB/s    in 0.2s

2024-01-09 15:43:57 (567 KB/s) - ‘Unequalized_Hawkes_Bay_NZ.jpg’ saved [110895/110895]
    • !wget 주소: 주소에 있는 이미지를 다운로드
    • !rm 파일이름: 현재폴더에 “파일이름”을 삭제

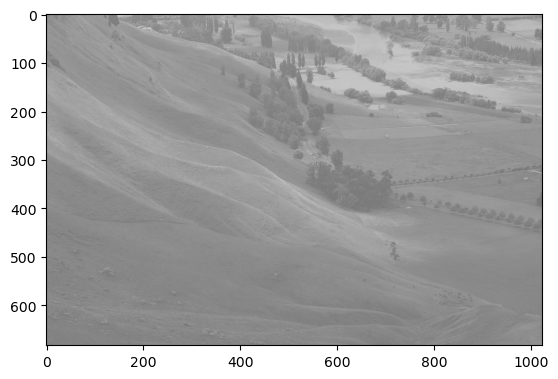

    plt.imshow(img)

    • 다운받은 이미지를 보는 방법

    예비학습2: 이미지자료의 이해

    비밀1: 이미지는 사실 숫자들의 집합이었음.

    - 예시1 – 2d array = 흑백이미지

    _img1 = np.array([0,30,90,120,150,180,210,240,255]).reshape(3,3)
_img1
    array([[  0,  30,  90],
       [120, 150, 180],
       [210, 240, 255]])

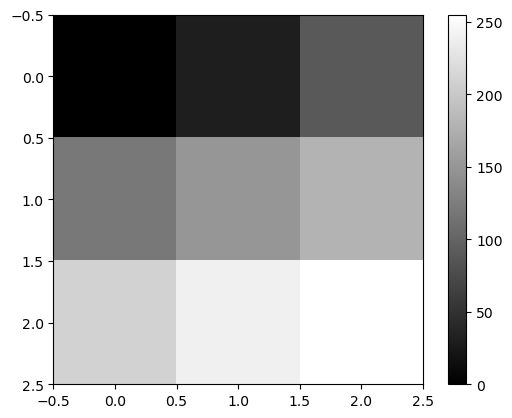

    plt.imshow(_img1,cmap='gray')
plt.colorbar()

    - 예시2 – 2d array = 흑백이미지

    _img2 = np.array([0,20,40,60,80,100,120,140,160]).reshape(3,3)
_img2
    array([[  0,  20,  40],
       [ 60,  80, 100],
       [120, 140, 160]])

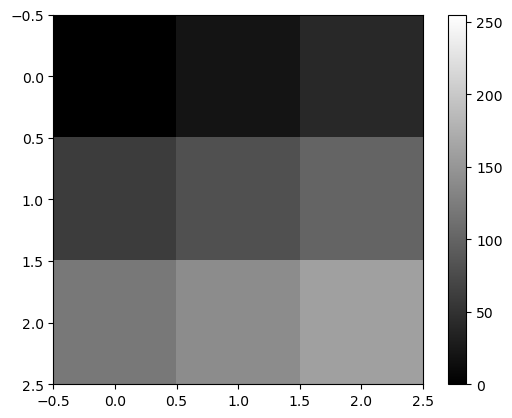

    plt.imshow(_img2,cmap='gray',vmin=0,vmax=255)
plt.colorbar()

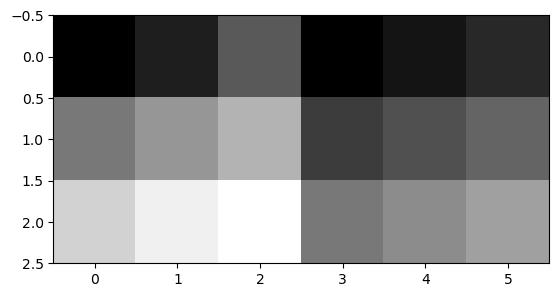

    - 예시3 – 나란히 그리기

    _img3 = np.concatenate([_img1,_img2],axis=1)
_img3
    array([[  0,  30,  90,   0,  20,  40],
       [120, 150, 180,  60,  80, 100],
       [210, 240, 255, 120, 140, 160]])
    plt.imshow(_img3,cmap='gray')

    비밀2: 칼라이미지는 red + green + blue 의 조합으로 표현가능 (다른방식도 가능)

    - ref: https://en.wikipedia.org/wiki/RGB_color_model

    그림 ??: 위키에서 긁은 그림, 빛의 3원색을 표현하고 있음

    - 예시1 – 3d array = 칼라이미지

    r = np.array(
    [[  0,   0,   0,   0,   0],
     [  0,   0,   0,   0,   0],
     [255, 255, 255, 255, 255],
     [255, 255, 255, 255, 255],
     [255, 255, 255, 255, 255]]
)
g = np.array(
    [[255, 255, 255,  0,   0],
     [255, 255, 255,  0,   0],
     [255, 255, 255,  0,   0],
     [  0,   0,   0,  0,   0],
     [  0,   0,   0,  0,   0]]
)
b = np.array(
    [[  0,   0, 255, 255, 255],
     [  0,   0, 255, 255, 255],
     [  0,   0, 255, 255, 255],
     [  0,   0,   0,   0,   0],
     [  0,   0,   0,   0,   0]]
)
z = np.array(
    [[ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0]]
)
    red = np.stack([r,z,z],axis=-1)
green = np.stack([z,g,z],axis=-1)
blue = np.stack([z,z,b],axis=-1)

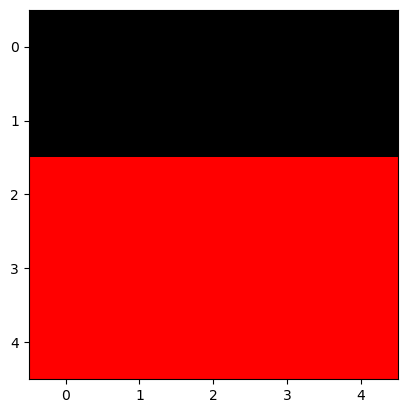

    plt.imshow(red)

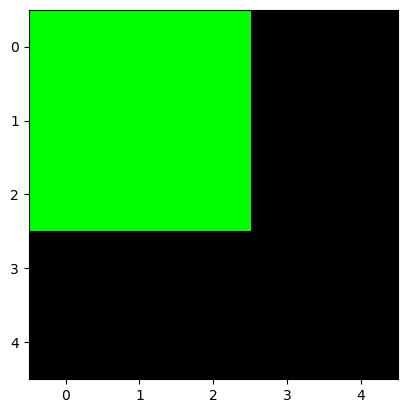

    plt.imshow(green)

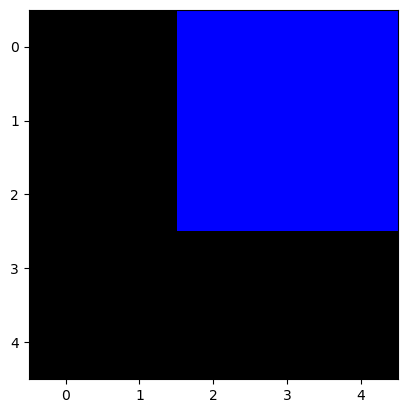

    plt.imshow(blue)

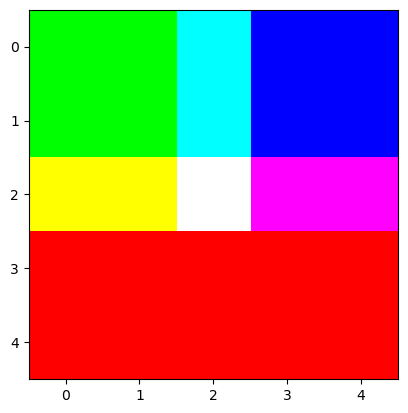

    plt.imshow(red+green+blue)

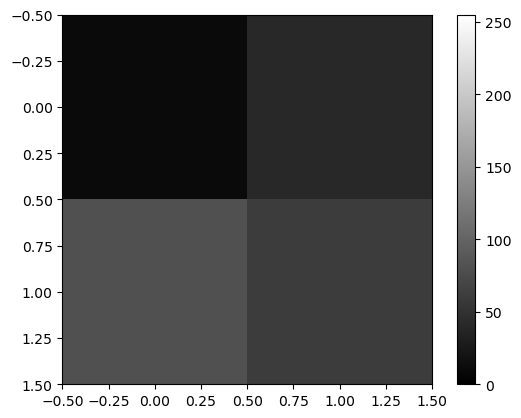

    - 예시2: R,G,B를 같은 비율로 섞으면 다시 흑백이미지가 된다.

    arr2 = np.array(
    [[10,  40],
     [80,  60]]
)
arr2
    array([[10, 40],
       [80, 60]])
    arr3 = np.stack([arr2,arr2,arr2],axis=-1)

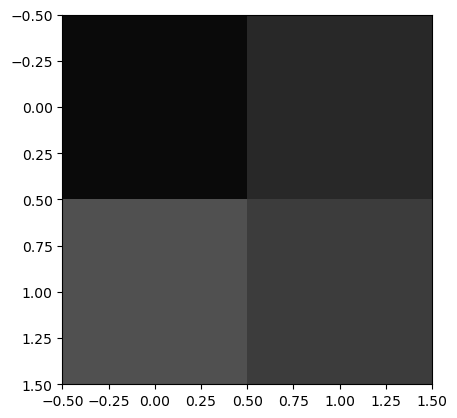

plt.imshow(arr3)

    plt.imshow(arr2,cmap='gray',vmin=0,vmax=255)
plt.colorbar()

    히스토그램 이퀄라이제이션

    - 우리가 관심있었던 이미지

    plt.imshow(img)

    - 이미지를 rgb로 각각 분리하고 각 색깔들의 히스토그램을 그려보자.

    r= img[:,:,0] # 빨강(R)
g= img[:,:,1] # 녹색(G)
b= img[:,:,2] # 파랑(B)

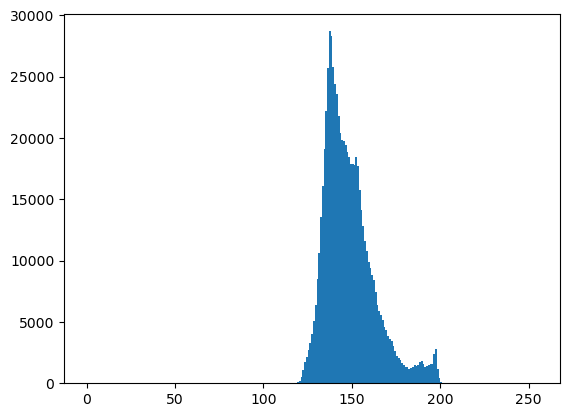

    plt.hist(b.reshape(-1),bins=255,range=(0,255));

    - cv2.equalizeHist()를 이용하여 분포의 모양은 대략적으로 유지하면서 값을 퍼트리자!

    rr = cv2.equalizeHist(r)
gg = cv2.equalizeHist(g)
bb = cv2.equalizeHist(b)

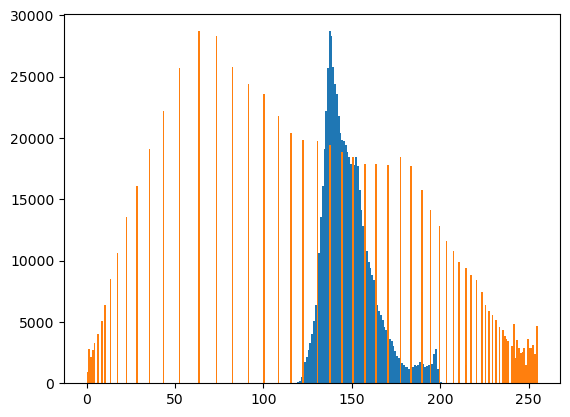

    plt.hist(r.reshape(-1),bins=255,range=(0,255));
plt.hist(rr.reshape(-1),bins=255,range=(0,255));

    img2= np.stack([rr, gg, bb ],axis=-1)
    img.shape
    (683, 1024, 3)
    img2.shape
    (683, 1024, 3)
    (683,1024,3), (683,1024,3) -> (683,2048,3)

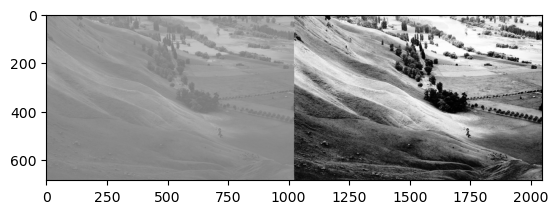

    plt.imshow(np.concatenate([img,img2],axis=1))

    img.shape
    (683, 1024, 3)
    cv2.equalizeHist(r)
    rr = cv2.equalizeHist(r)
gg = cv2.equalizeHist(g)
bb = cv2.equalizeHist(b)
    plt.hist(r.reshape(-1),bins=255, range=[0,255],label='befor');
plt.hist(rr.reshape(-1),bins=255,range=[0,255],label='after');
plt.legend()

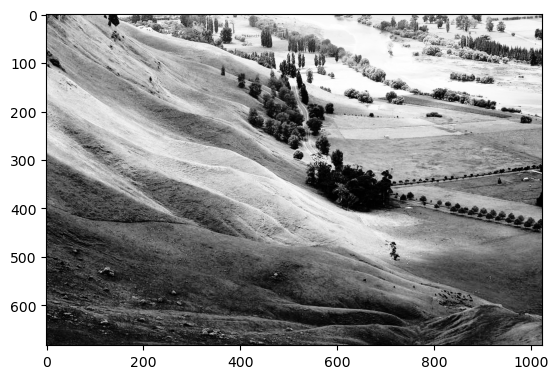

    - 변환이후의 이미지를 그려본다면?

    img2 = np.stack([rr,gg,bb],axis=-1)
    plt.imshow(img2)

    plt.imshow(np.concatenate([img,img2],axis=1))

    Line plot

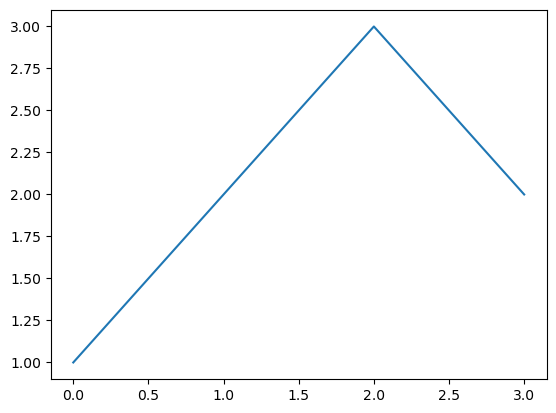

    기본플랏

    plt.plot([1,2,3,2])

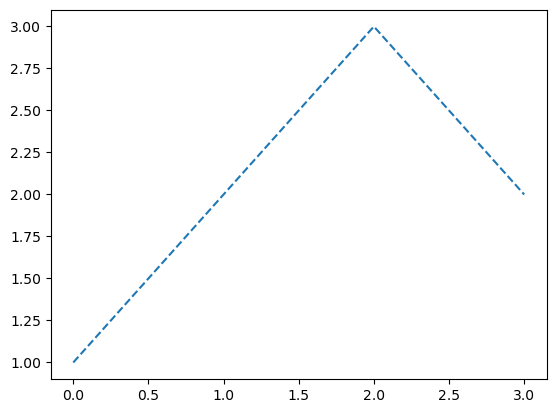

    모양변경

    plt.plot([1,2,3,2],'--')

    색상변경

    - 예시1

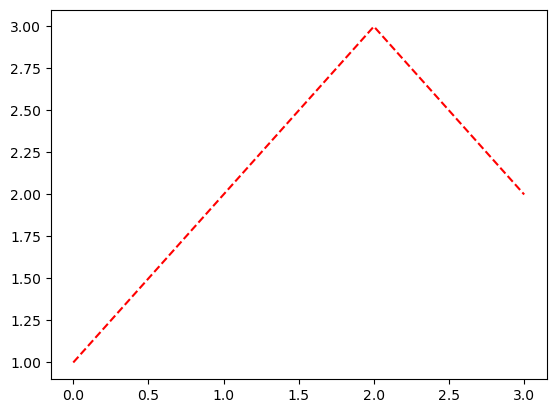

    plt.plot([1,2,3,2],'r--')

    - 예시2

    plt.plot([1,2,3,2],'b')

    모양 + 색상변경

    - 예시1

    plt.plot([1,2,3,2],'--r')

    - 예시2: 순서변경 가능

    plt.plot([1,2,3,2],'r--')

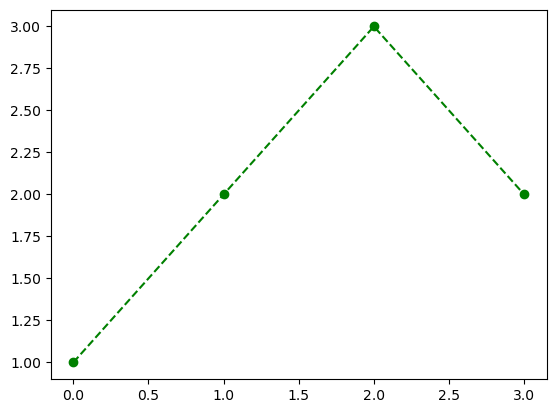

    plt.plot([1,2,3,2],'o--g')

    원리?

    - r--등의 옵션은 Markers + Line Styles + Colors 의 조합으로 표현가능

    ref: https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.plot.html

    • --r: 점선(dashed)스타일 + 빨간색
    • r--: 빨간색 + 점선(dashed)스타일
    • :k: 점선(dotted)스타일 + 검은색
    • k:: 검은색 + 점선(dotted)스타일

    - 우선 Marker를 무시하면 Line Styles + Color로 표현가능한 조합은 \(4\times 8=32\) 개

    character description
    ‘-’ solid line style
    ‘–’ dashed line style
    ‘-.’ dash-dot line style
    ‘:’ dotted line style
    character color
    ‘b’ blue
    ‘g’ green
    ‘r’ red
    ‘c’ cyan
    ‘m’ magenta
    ‘y’ yellow
    ‘k’ black
    ‘w’ white
    character description
    ‘.’ point marker
    ‘,’ pixel marker
    ‘o’ circle marker
    ‘v’ triangle_down marker
    ‘^’ triangle_up marker
    ‘<’ triangle_left marker
    ‘>’ triangle_right marker
    ‘1’ tri_down marker
    ‘2’ tri_up marker
    ‘3’ tri_left marker
    ‘4’ tri_right marker
    ‘8’ octagon marker
    ‘s’ square marker
    ‘p’ pentagon marker
    ‘P’ plus (filled) marker
    ’*’ star marker
    ‘h’ hexagon1 marker
    ‘H’ hexagon2 marker
    ‘+’ plus marker
    ‘x’ x marker
    ‘X’ x (filled) marker
    ‘D’ diamond marker
    ‘d’ thin_diamond marker
    ‘|’ vline marker
    ’_’ hline marker

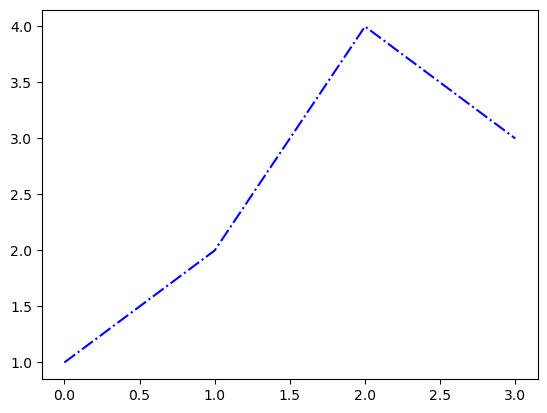

    - 예시1

    plt.plot([1,2,4,3],'b-.')

    - 예시2

    plt.plot([1,2,4,3],'k:')

    - 예시3: line style + color 조합으로 사용하든 color + line style 조합으로 사용하든 상관없음

    plt.plot([1,2,4,3],'-.b')

    plt.plot([1,2,4,3],':k')

    - 예시4: line style을 중복으로 사용하거나 color를 중복으로 쓸 수 는 없다.

    plt.plot([1,2,4,3],'br')
    ValueError: 'br' is not a valid format string (two color symbols)

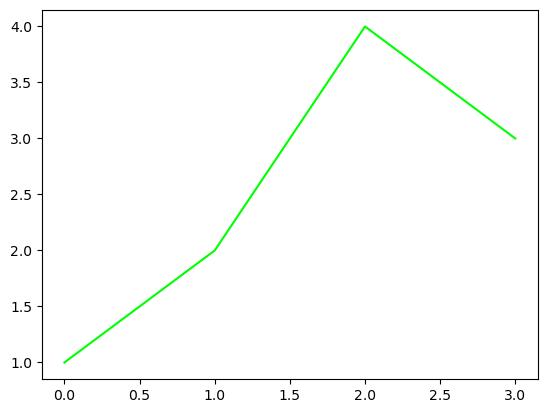

    - 예시5: 색이 사실 8개만 있는건 아니다.

    ref: https://matplotlib.org/2.0.2/examples/color/named_colors.html

    plt.plot([1,2,4,3],color='lime')

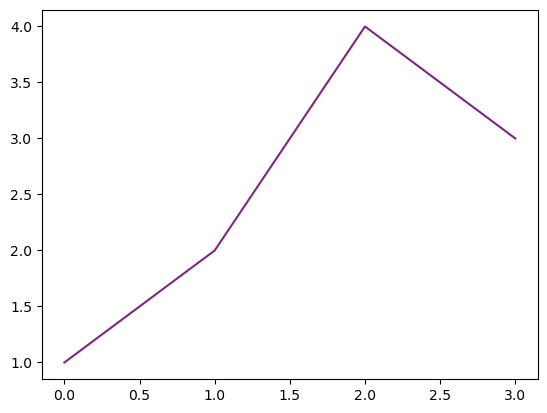

    - 예시6: 색을 바꾸려면 hex코드를 넣는 방법이 젤 깔끔함

    ref: https://htmlcolorcodes.com/

    plt.plot([1,2,4,3],color='#7E277E')

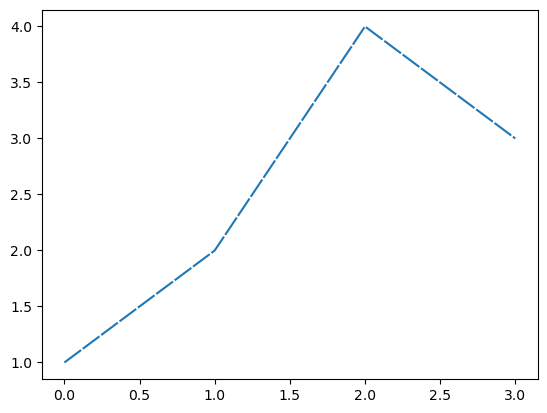

    - 예시7: 당연히 라인스타일도 4개만 있진 않음

    ref: https://matplotlib.org/stable/gallery/lines_bars_and_markers/linestyles.html

    plt.plot([1,2,4,3],linestyle=(0, (10, 1)))

    Scatter plot

    원리

    - 그냥 마커를 설정하면 끝!

    plt.plot([1,2,4,3],'o')

    기본플랏

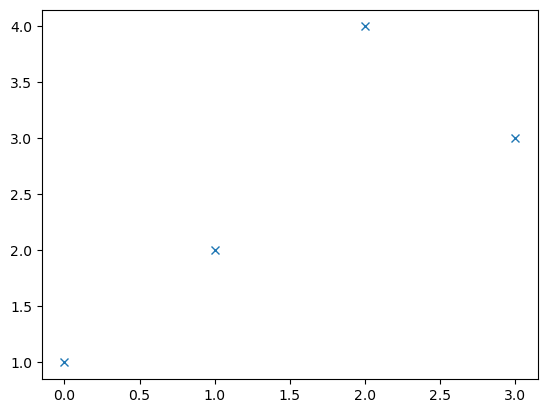

    - 예시1

    plt.plot([1,2,4,3],'x')

    - 예시2

    plt.plot([1,2,4,3],'D')

    색깔변경

    - 예시1

    plt.plot([1,2,4,3],'or')

    - 예시2

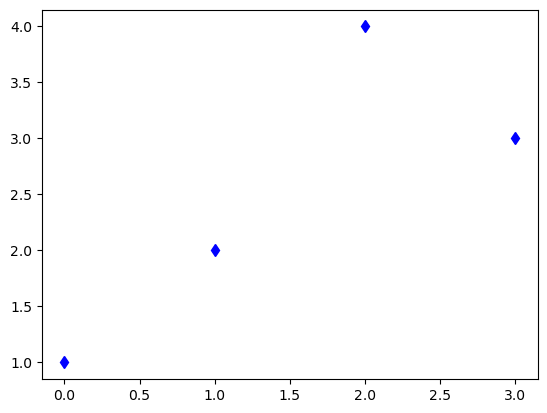

    plt.plot([1,2,4,3],'db')

    - 예시3

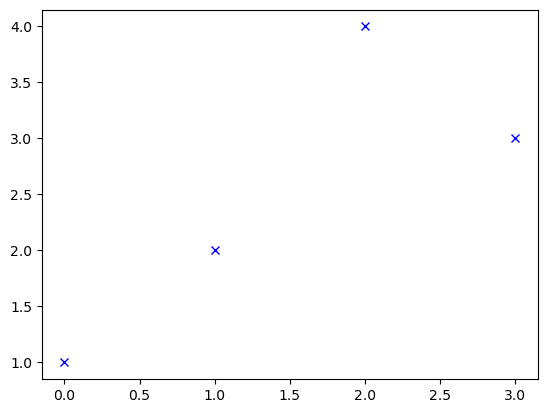

    plt.plot([1,2,4,3],'bx')

    dot-connected plot

    - 예시1: 마커와 라인스타일을 동시에 사용하면 dot-connected plot이 된다.

    plt.plot([1,2,4,3],'--o')

    - 예시2: 당연히 색도 적용가능함

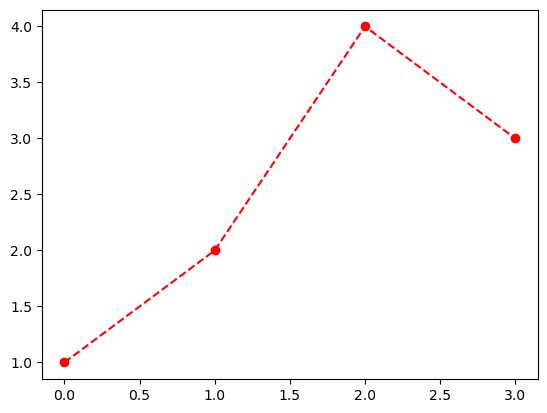

    plt.plot([1,2,4,3],'--or')

    - 예시3: 서로 순서를 바꿔도 상관없다.

    plt.plot([1,2,4,3],'r--o')

    - 예시4: 색만 따로 바꾸고싶다면?

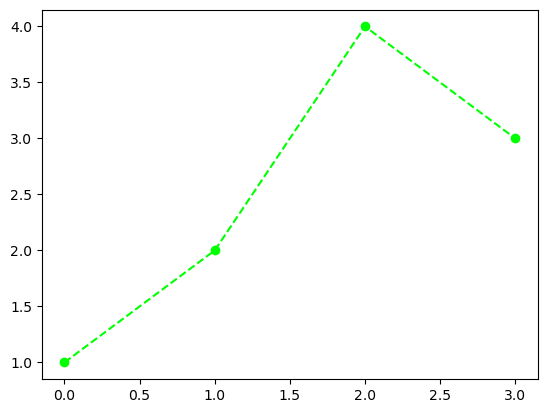

    plt.plot([1,2,4,3],'--o',color='lime')

    겹쳐 그리기

    - 예시1

    plt.plot([1,2,4,3])
plt.plot([3,4,1,2],'--o')

    - 예시2

    plt.plot([1,2,4,3],color='C1')
plt.plot([3,4,1,2],'--o',color='C0')

    - 예시3

    x = np.linspace(0,1,100)
eps = np.random.randn(100)*0.2
y = 2*x + eps
plt.plot(x,y,'o')
plt.plot(x,2*x,'--',lw=3)

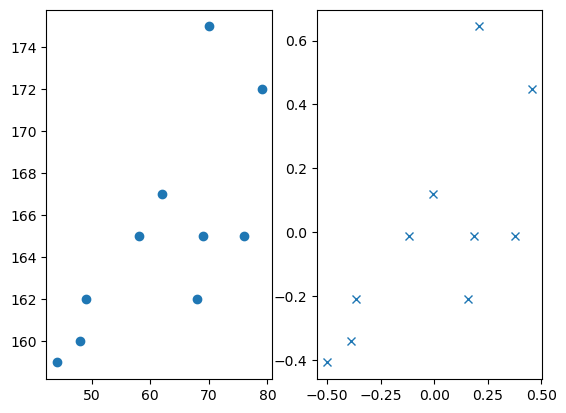

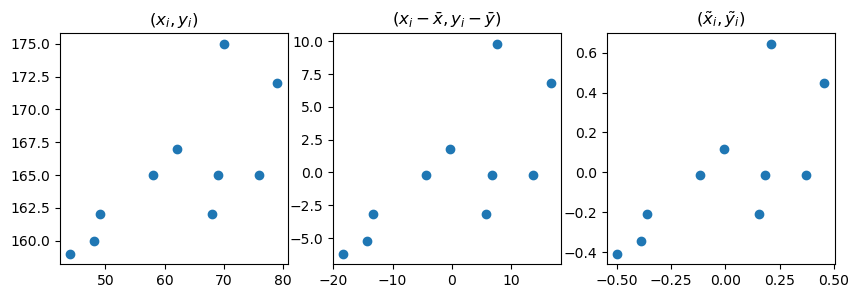

    Scatter plot 응용예제1 – 표본상관계수

    motivating EX

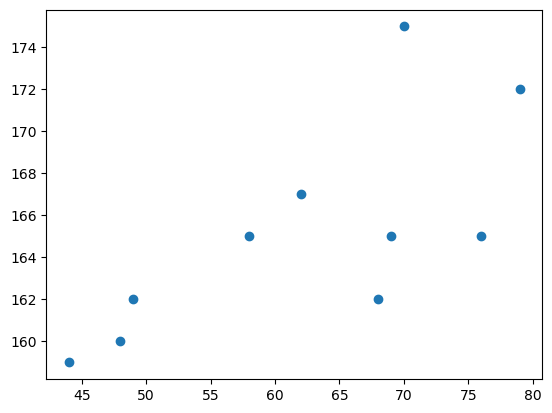

    # 예제 – 키와 몸무게의 산점도

    - 아래와 같은 자료를 수집하였다고 하자.

    • 몸무게 = [44,48,49,58,62,68,69,70,76,79]
    • 키 = [159,160,162,165,167,162,165,175,165,172]
    x=[44,48,49,58,62,68,69,70,76,79]
y=[159,160,162,165,167,162,165,175,165,172]
    plt.plot(x,y,'o')

    • 키가 큰 사람일수록 몸무게도 많이 나간다. (반대도 성립)
    • 키와 몸무게는 관계가 있어보인다. (정비례)

    - 얼만큼 정비례인지?

    • 이 질문에 대답하기 위해서는 상관계수의 개념을 알아야 한다.
    • 상관계수는 산점도의 해석에서 가장 중요한 개념 중 하나.

    #

    예비학습 – 상관계수

    # 예제 – 키와 몸무게에서 상관계수

    - 다시 아래의 자료를 고려하자.

    x=[44,48,49,58,62,68,69,70,76,79]
y=[159,160,162,165,167,162,165,175,165,172]

    - (표본)상관계수

    \[r=\frac{\sum_{i=1}^{n}(x_i-\bar{x})(y_i-\bar{y}) }{\sqrt{\sum_{i=1}^{n}(x_i-\bar{x})^2\sum_{i=1}^{n}(y_i-\bar{y})^2 }}=\sum_{i=1}^{n}\tilde{x}_i\tilde{y}_i \]

    • 단, \(\tilde{x}_i=\frac{(x_i-\bar{x})}{\sqrt{\sum_{i=1}^n(x_i-\bar{x})^2}}\), \(\tilde{y}_i=\frac{(y_i-\bar{y})}{\sqrt{\sum_{i=1}^n(y_i-\bar{y})^2}}\)

    - 상관계수를 계산하는 방법

    (원래자료)

    x,y
    ([44, 48, 49, 58, 62, 68, 69, 70, 76, 79],
 [159, 160, 162, 165, 167, 162, 165, 175, 165, 172])

    (평균을 0으로)

    xx = x-np.mean(x)
yy = y-np.mean(y)

    (퍼진정도를 표준화)

    xxx = xx/np.sqrt(np.sum(xx**2))
yyy = yy/np.sqrt(np.sum(yy**2))
    (xxx*yyy).sum()
    0.7138620583559141

    - 상관계수를 계산하는 방법2

    np.corrcoef(x,y)
    array([[1.        , 0.71386206],
       [0.71386206, 1.        ]])

    - 상관계수의 성질: 절대값이 1보다 작다.

    fig,ax = plt.subplots(1,2)
ax[0].plot(x,y,'o')
ax[1].plot(xxx,yyy,'x')

    #

    산점도를 보고 상관계수의 부호를 해석

    # 예제 – 키와 몸무게의 산점도 + 상관계수의 부호해석

    - 질문: 아래의 그림은 상관계수 \(r\)의 값이 양수인가 음수인가?

    x=[44,48,49,58,62,68,69,70,76,79]
y=[159,160,162,165,167,162,165,175,165,172]
    plt.plot(x,y,'o')

    - 차근차근 따져보자.

    xx = x-np.mean(x)
yy = y-np.mean(y)
xxx = xx/np.sqrt(np.sum(xx**2))
yyy = yy/np.sqrt(np.sum(yy**2))
    fig, (ax1,ax2,ax3) = plt.subplots(1,3,figsize=(10,3))
ax1.plot(x,y,'o'); ax1.set_title(r'$(x_i,y_i)$')
ax2.plot(xx,yy,'o'); ax2.set_title(r'$(x_i-\bar{x},y_i-\bar{y})$')
ax3.plot(xxx,yyy,'o'); ax3.set_title(r'$(\tilde{x}_i,\tilde{y}_i)$')
    Text(0.5, 1.0, '$(\\tilde{x}_i,\\tilde{y}_i)$')

    • \(\tilde{x}_i\), \(\tilde{y}_i\) 를 곱한값이 양수인것과 음수인것을 체크해보자.
    • 양수인쪽이 많은지 음수인쪽이 많은지 생각해보자.
    • \(r=\sum_{i=1}^{n}\tilde{x}_i \tilde{y}_i\) 의 부호는?

    - 그림을 보고 상관계수의 부호를 알아내는 방법? \((x_i,y_i)\)의 산점도를 보고 \((\tilde{x}_i, \tilde{y}_i)\) 의 산점도를 상상 \(\to\) 1,3 분면에 점들이 많으면 양수, 2,4 분면에 점들이 많으면 음수

    #

    Scatter plot 응용예제2 – 앤스콤의 4분할

    - Anscombe’s quartet: 교과서에 나오는 그림임.

    x1 = [10, 8, 13, 9, 11, 14, 6, 4, 12, 7, 5]
y1 = [8.04, 6.95, 7.58, 8.81, 8.33, 9.96, 7.24, 4.26, 10.84, 4.82, 5.68]

x2 = x1
y2 = [9.14, 8.14, 8.74, 8.77, 9.26, 8.10, 6.13, 3.10, 9.13, 7.26, 4.74]

x3 = x1
y3 = [7.46, 6.77, 12.74, 7.11, 7.81, 8.84, 6.08, 5.39, 8.15, 6.42, 5.73]

x4 = [8, 8, 8, 8, 8, 8, 8, 19, 8, 8, 8]
y4 = [6.58, 5.76, 7.71, 8.84, 8.47, 7.04, 5.25, 12.50, 5.56, 7.91, 6.89]

    - corr coef 체크

    np.corrcoef([x1,y1]),np.corrcoef([x2,y2]),np.corrcoef([x3,y3]),np.corrcoef([x4,y4])
    (array([[1.        , 0.81642052],
        [0.81642052, 1.        ]]),
 array([[1.        , 0.81623651],
        [0.81623651, 1.        ]]),
 array([[1.        , 0.81628674],
        [0.81628674, 1.        ]]),
 array([[1.        , 0.81652144],
        [0.81652144, 1.        ]]))
    • 모두 0.816..

    - 교훈1: 데이터를 분석하기 전에 항상 시각화를 하라.

    fig, ((ax1,ax2),(ax3,ax4)) = plt.subplots(2,2,figsize=(6,4))
ax1.plot(x1,y1,'o'); ax1.set_title('corrcoef= 0.81642052')
ax2.plot(x2,y2,'o'); ax2.set_title('corrcoef= 0.81623651')
ax3.plot(x3,y3,'o'); ax3.set_title('corrcoef= 0.81628674')
ax4.plot(x4,y4,'o'); ax4.set_title('corrcoef= 0.81652144')
fig.tight_layout()

    - 앤스콤플랏의 4개의 그림은 모두 같은 상관계수를 가진다. \(\to\) 하지만 4개의 그림은 느낌이 전혀 다르다.

    - 같은 표본상관계수를 가진다고 하여 같은 관계성을 가지는 것은 아니다. 표본상관계수는 x,y의 비례정도를 측정하는데 그 값이 1에 가깝다고 하여 꼭 정비례의 관계가 있음을 의미하는게 아니다. \((x_i,y_i)\)의 산점도가 선형성을 보일때만 “표본상관계수가 1에 가까우므로 정비례의 관계에 있다” 라는 논리전개가 성립한다.

    • 앤스콤의 1번째 플랏: 산점도가 선형 \(\to\) 표본상관계수가 0.816 = 정비례의 관계가 0.816 정도
    • 앤스콤의 2번째 플랏: 산점도가 선형이 아님 \(\to\) 표본상관계수가 크게 의미없음
    • 앤스콤의 3번째 플랏: 산점도가 선형인듯 보이나 하나의 이상치가 있음 \(\to\) 하나의 이상치가 표본상관계수의 값을 무너뜨릴 수 있으므로 표본상관계수값을 신뢰할 수 없음.
    • 앤스콤의 4번째 플랏: 산점도를 그려보니 이상한 그림 \(\to\) 표존상관계수를 계산할수는 있음. 그런데 그게 무슨 의미가 있을지?

    # 예제 – 하나의 이상치가 상관계수를 무너뜨리는 경우

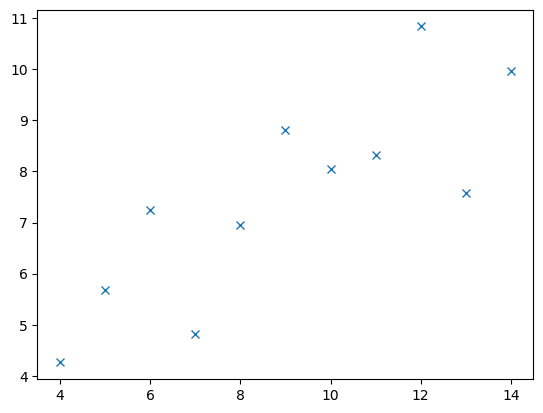

    - 아래와 같이 앤스콤의 첫번째 플랏을 다시 그려보자.

    plt.plot(x1,y1,'x')

    - 하나의 점을 추가하여 이 상관계수 값을 -1에 가깝게 만들 수 있다.

    plt.plot(x1+[99],y1+[-99],'x')

    np.corrcoef(x1+[99],y1+[-99])
    array([[ 1.        , -0.98450679],
       [-0.98450679,  1.        ]])

    #

    - 교훈2: 상관계수를 해석하기에 앞서서 산점도가 선형성을 보이는지 체크할 것! 항상 통계학과에서 배우는 통계량 (혹은 논리전개)는 적절한 가정하에서만 말이된다는 사실을 기억할 것!

    요약

    - summary: boxplot, histogram, lineplot, scatterplot

    • 라인플랏: 추세
    • 스캐터플랏: 두 변수의 관계
    • 박스플랏: 분포(일상용어)의 비교, 이상치
    • 히스토그램: 분포(통계용어)파악
    • 바플랏: 크기비교
