04wk-2: (신경망) – 꺽인그래프의 한계(?), 시벤코정리, MNIST

Author

최규빈

Published

March 31, 2025

1. 강의영상

2. Imports

import torch
import torchvision
import numpy as np
import matplotlib.pyplot as plt
import pandas as pd

plt.rcParams['figure.figsize'] = (4.5, 3.0)

3. 꺽인그래프의 한계?

## 지난시간
# 목표: 꺽여있는 곡선을 만드는것
# sig(꺽여있는직선)
#---#
# net = torch.nn.Sequential(
#     torch.nn.Linear(1,2,bias=False), ## 두개의 직선 (기울기와 절편이 각각다른)
#     torch.nn.ReLU(), # 두개의 ReLU직선 (relu: 양수는 그대로, 음수는 0으로)
#     torch.nn.Linear(2,1), # 하나의 꺽인직선 (두개를 하나로 합쳐서..)
#     torch.nn.Sigmoid(), # 하나의 꺽이는곡선
# )
# (n,1) --l1--> (n,2) --a1--> (n,2) ---l2---> (n,1) ---a2---> (n,1)

- 걱정: 지난시간에 배운 기술은 sig를 취하기 전이 꺽은선인 형태만 가능할 듯 하다. 그래서 이 역시 표현력이 부족할 듯 하다.

- 그런데 생각보다 표현력이 풍부한 편이다. 즉 생각보다 쓸 만하다.

A. Step은 표현 불가능하지 않나?

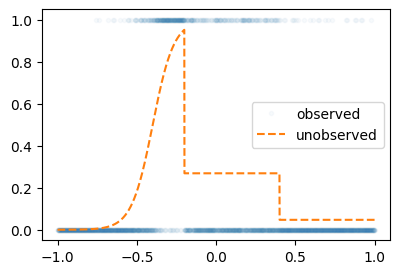

# 예제1 – 일부러 이상하게 만든 취업합격률 곡선

torch.manual_seed(43052)
x = torch.linspace(-1,1,2000).reshape(-1,1)
u = 0*x-3
u[x<-0.2] = (15*x+6)[x<-0.2]
u[(-0.2<x)&(x<0.4)] = (0*x-1)[(-0.2<x)&(x<0.4)]
sig = torch.nn.Sigmoid()
v = π = sig(u)
y = torch.bernoulli(v)

plt.plot(x,y,'.',alpha=0.03, label="observed")
plt.plot(x,v,'--', label="unobserved")
plt.legend()

net = torch.nn.Sequential(
    torch.nn.Linear(1,512),
    torch.nn.ReLU(),
    torch.nn.Linear(512,1),
    torch.nn.Sigmoid()
)
loss_fn = torch.nn.BCELoss()
optimizr = torch.optim.Adam(net.parameters())
#---#
for epoc in range(5000):
    ## 1
    yhat = net(x)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

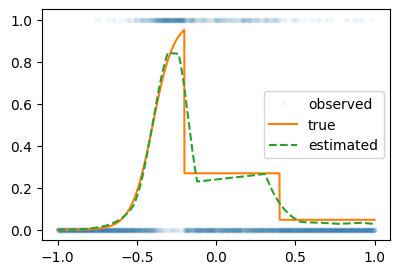

plt.plot(x,y,'.',alpha=0.03, label="observed")
plt.plot(x,v, label="true")
plt.plot(x,net(x).data,'--', label="estimated")
plt.legend()

#

B. 곡선은 표현 불가능하지 않나?

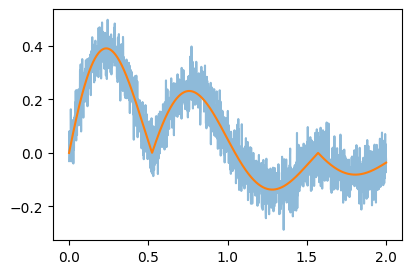

# 예제2 – 2024년 수능 미적30번 문제에 나온 곡선

\[y_i = e^{-x_i} \times |\cos(5x_i)| \times \sin(5x) + \epsilon_i, \quad \epsilon_i \sim N(0,\sigma^2)\]

torch.manual_seed(43052)
x = torch.linspace(0,2,2000).reshape(-1,1)
eps = torch.randn(2000).reshape(-1,1)*0.05
fx = torch.exp(-1*x)* torch.abs(torch.cos(3*x))*(torch.sin(3*x))
y = fx + eps

plt.plot(x,y,label="observed",alpha=0.5)
plt.plot(x,fx,label="true")

net = torch.nn.Sequential(
    torch.nn.Linear(1,2048), # 꺽이지않은 1024개의 직선
    torch.nn.ReLU(), # 꺽인(렐루된) 1024개의 직선
    torch.nn.Linear(2048,1), # 합쳐진 하나의 꺽인 직선
)
loss_fn = torch.nn.MSELoss()
optimizr = torch.optim.Adam(net.parameters())
##
for epoc in range(1000):
    ## 1
    yhat = net(x)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

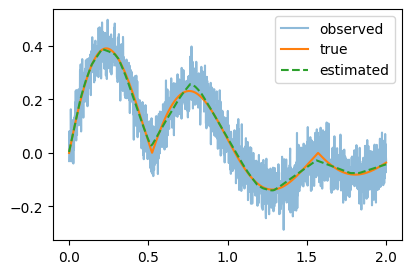

plt.plot(x,y,label="observed",alpha=0.5)
plt.plot(x,fx,label="true")
plt.plot(x,net(x).data,'--',label="estimated")
plt.legend()

#

4. 시벤코정리

A. 시벤코정리 소개

Universal Approximation Thm (Cybenko 1989)

하나의 은닉층을 가지는 아래와 같은 꼴의 네트워크 \(net: {\bf X}_{n \times p} \to {\bf y}_{n\times q}\)는

net = torch.nn.Sequential(
    torch.nn.Linear(p,???),
    torch.nn.Sigmoid(),
    torch.nn.Linear(???,q)
)

모든 보렐 가측함수 (Borel measurable function)

\[f: {\bf X}_{n \times p} \to {\bf y}_{n\times q}\]

를 원하는 정확도로 “근사”시킬 수 있다. 쉽게 말하면 \({\bf X} \to {\bf y}\) 인 어떠한 복잡한 규칙라도 하나의 은닉층을 가진 신경망이 원하는 정확도로 근사시킨다는 의미이다. 예를들면 아래와 같은 문제를 해결할 수 있다.

\({\bf X}_{n\times 2}\)는 토익점수, GPA 이고 \({\bf y}_{n\times 1}\)는 취업여부일 경우 \({\bf X} \to {\bf y}\)인 규칙을 신경망은 항상 찾을 수 있다.
\({\bf X}_{n \times p}\)는 주택이미지, 지역정보, 주택면적, 주택에 대한 설명 이고 \({\bf y}_{n\times 1}\)는 주택가격일 경우 \({\bf X} \to {\bf y}\)인 규칙을 신경망은 항상 찾을 수 있다.

즉 하나의 은닉층을 가진 신경망의 표현력은 거의 무한대라 볼 수 있다.

Cybenko, George. 1989. “Approximation by Superpositions of a Sigmoidal Function.” Mathematics of Control, Signals and Systems 2 (4): 303–14.

보렐가측함수에 대한 정의는 측도론에 대한 이해가 있어야 가능함. 측도론에 대한 내용이 궁금하다면 https://guebin.github.io/SS2024/ 을 공부해보세요

B. 왜 가능한가??

- 준비

x = torch.linspace(-10,10,200).reshape(-1,1)
net = torch.nn.Sequential(
    torch.nn.Linear(in_features=1,out_features=2),
    torch.nn.Sigmoid(),
    torch.nn.Linear(in_features=2,out_features=1)
)
l1,a1,l2 = net

net

Sequential(
  (0): Linear(in_features=1, out_features=2, bias=True)
  (1): Sigmoid()
  (2): Linear(in_features=2, out_features=1, bias=True)
)

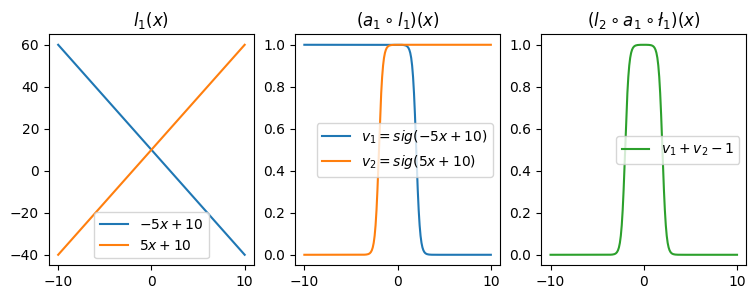

# 생각1 – 2개의 시그모이드를 우연히 잘 조합하면 하나의 계단함수를 만들 수 있다.

l1.weight.data = torch.tensor([[-5.00],[5.00]])
l1.bias.data = torch.tensor([+10.00,+10.00])

l2.weight.data = torch.tensor([[1.00,1.00]])
l2.bias.data = torch.tensor([-1.00])

fig,ax = plt.subplots(1,3,figsize=(9,3))
ax[0].plot(x,l1(x)[:,[0]].data,label=r"$-5x+10$")
ax[0].plot(x,l1(x)[:,[1]].data,label=r"$5x+10$")
ax[0].set_title('$l_1(x)$')
ax[0].legend()
ax[1].plot(x,a1(l1(x))[:,[0]].data,label=r"$v_1=sig(-5x+10)$")
ax[1].plot(x,a1(l1(x))[:,[1]].data,label=r"$v_2=sig(5x+10)$")
ax[1].set_title('$(a_1 \circ l_1)(x)$')
ax[1].legend()
ax[2].plot(x,l2(a1(l1(x))).data,color='C2',label=r"$v_1+v_2-1$")
ax[2].set_title('$(l_2 \circ a_1 \circ \l_1)(x)$')
ax[2].legend()

#

# 생각2 – 계단함수의 모양이 꼭 생각1과 같을 필요는 없다. 중심은 이동가능하고, 높이도 조절가능하다.

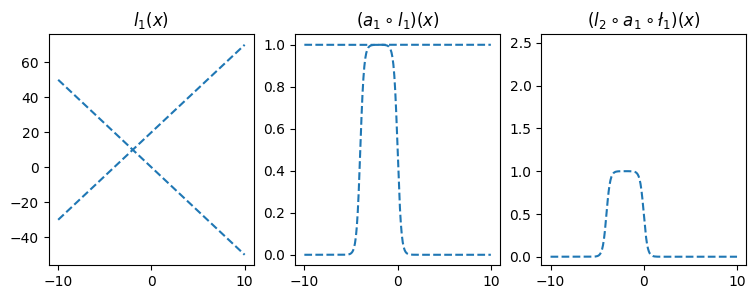

가능한 예시1

l1.weight.data = torch.tensor([[-5.00],[5.00]])
l1.bias.data = torch.tensor([+0.00,+20.00])
l2.weight.data = torch.tensor([[1.00,1.00]])
l2.bias.data = torch.tensor([-1.00])
fig,ax = plt.subplots(1,3,figsize=(9,3))
ax[0].plot(x,l1(x).data.numpy(),'--',color='C0'); ax[0].set_title('$l_1(x)$')
ax[1].plot(x,a1(l1(x)).data.numpy(),'--',color='C0'); ax[1].set_title('$(a_1 \circ l_1)(x)$')
ax[2].plot(x,l2(a1(l1(x))).data,'--',color='C0'); ax[2].set_title('$(l_2 \circ a_1 \circ \l_1)(x)$');
ax[2].set_ylim(-0.1,2.6)

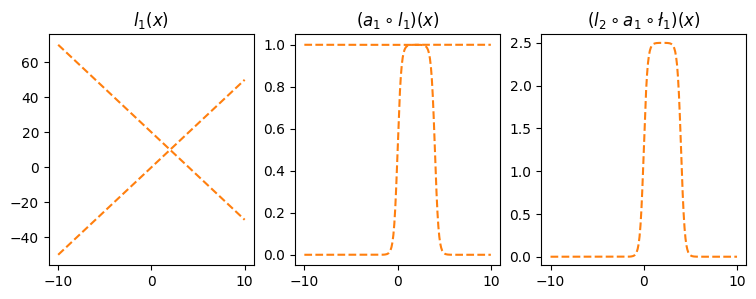

가능한 예시2

l1.weight.data = torch.tensor([[-5.00],[5.00]])
l1.bias.data = torch.tensor([+20.00,+00.00])
l2.weight.data = torch.tensor([[2.50,2.50]])
l2.bias.data = torch.tensor([-2.50])
fig,ax = plt.subplots(1,3,figsize=(9,3))
ax[0].plot(x,l1(x).data.numpy(),'--',color='C1'); ax[0].set_title('$l_1(x)$')
ax[1].plot(x,a1(l1(x)).data.numpy(),'--',color='C1'); ax[1].set_title('$(a_1 \circ l_1)(x)$')
ax[2].plot(x,l2(a1(l1(x))).data,'--',color='C1'); ax[2].set_title('$(l_2 \circ a_1 \circ \l_1)(x)$');
ax[2].set_ylim(-0.1,2.6)

#

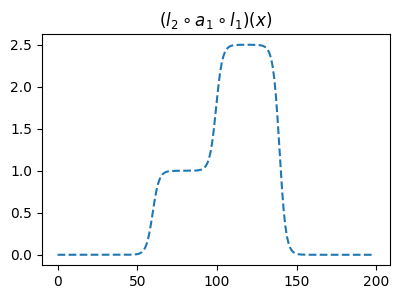

# 생각3: 첫번째 선형변환(=\(l_1\))에서 out_features=4로 하고 적당한 가중치를 조정하면 \((l_2\circ a_1 \circ l_1)(x)\)의 결과로 생각2의 예시1,2를 조합한 형태도 가능할 것 같다. 즉 4개의 시그모이드를 잘 조합하면 2단계 계단함수를 만들 수 있다.

l1 = torch.nn.Linear(in_features=1,out_features=4)
a1 = torch.nn.Sigmoid()
l2 = torch.nn.Linear(in_features=4,out_features=1)

l1.weight.data = torch.tensor([[-5.00],[5.00],[-5.00],[5.00]])
l1.bias.data = torch.tensor([0.00, 20.00, 20.00, 0])
l2.weight.data = torch.tensor([[1.00,  1.00, 2.50,  2.50]])
l2.bias.data = torch.tensor([-1.0-2.5])

plt.plot(l2(a1(l1(x))).data,'--')
plt.title(r"$(l_2 \circ a_1 \circ l_1)(x)$")

Text(0.5, 1.0, '$(l_2 \\circ a_1 \\circ l_1)(x)$')

이러한 함수는 계단모양이며, 0을 제외한 서로다른 계단의 높이는 2개가 된다. 이를 간단히 “2단계-계단함수”라고 칭하자.

#

# 생각4 – \(2m\)개의 시그모이드를 우연히 잘 조합하면 \(m\)단계 계단함수를 만들 수 있다.

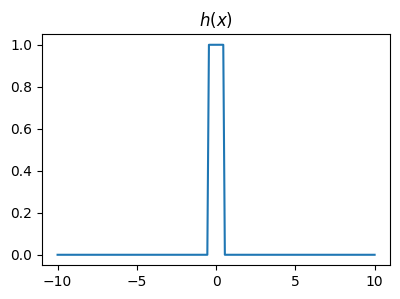

- 정리1: 2개의 시그모이드를 우연히 잘 결합하면 아래와 같은 “1단계-계단함수” 함수 \(h\)를 만들 수 있다.

def h(x):
    sig = torch.nn.Sigmoid()
    v1 = -sig(200*(x-0.5))
    v2 = sig(200*(x+0.5))
    return v1+v2

plt.plot(x,h(x))
plt.title("$h(x)$")

Text(0.5, 1.0, '$h(x)$')

- 정리2: 위와 같은 함수 \(h\)를 이용한 아래의 네트워크를 고려하자. 이는 “m단계-계단함수”를 만든다.

\[\underset{(n,1)}{\bf X} \overset{l_1}{\to} \underset{(n,m)}{\boldsymbol u^{(1)}} \overset{h}{\to} \underset{(n,m)}{\boldsymbol v^{(1)}} \overset{l_2}{\to} \underset{(n,1)}{\hat{\boldsymbol y}}\]

그리고 위의 네트워크와 동일한 효과를 주는 아래의 네트워크가 항상 존재함.

\[\underset{(n,1)}{\bf X} \overset{l_1}{\to} \underset{(n,2m)}{\boldsymbol u^{(1)}} \overset{sig}{\to} \underset{(n,2m)}{\boldsymbol v^{(1)}} \overset{l_2}{\to} \underset{(n,1)}{\hat{\boldsymbol y}}\]

#

# 생각5 – 그런데 어지간한 함수형태는 구불구불한 “m단계-계단함수”로 다 근사할 수 있지 않나?

그렇다면 아래의 네트워크에서 (1) ?? 를 충분히 키우고 (2) 적절하게 학습만 잘 된다면

net = torch.nn.Sequential(
    torch.nn.Linear(p,???),
    torch.nn.Sigmoid(),
    torch.nn.Linear(???,q)
)

위의 네트워크는 거의 무한한 표현력을 가진다. –> 이런식으로 증명하면 됩니당

#

C. \(h\)의 위력

- 소망: 아래와 같이 net을 설계해서, 그 위력을 체감해보고 싶은데..

net = torch.nn.Sequential(
    torch.nn.Linear(1,??),
    torch.nn.H(),
    torch.nn.Linear(??,1)
)

- \(h(x)\)를 생성하는 클래스를 만들어보자.

class H(torch.nn.Module):
    def __init__(self):
        super().__init__()
    def forward(self,x):
        def h(x):
            sig = torch.nn.Sigmoid()
            v1 = -sig(200*(x-0.5))
            v2 = sig(200*(x+0.5))
            return v1+v2
        out = h(x)
        return out

h = H()

- \(h\)의 위력을 체감해보자.

# 예제1 – 스펙의 역설

df = pd.read_csv("https://raw.githubusercontent.com/guebin/DL2025/main/posts/ironyofspec.csv")
x = torch.tensor(df.x).float().reshape(-1,1)
y = torch.tensor(df.y).float().reshape(-1,1)
prob = torch.tensor(df.prob).float().reshape(-1,1)

net = torch.nn.Sequential(
    torch.nn.Linear(1,2048),
    H(),
    torch.nn.Linear(2048,1),
    torch.nn.Sigmoid()
)
loss_fn = torch.nn.BCELoss()
optimizr = torch.optim.Adam(net.parameters())
#---#
for epoc in range(200):
    ## 1
    yhat = net(x)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

plt.plot(x,prob)
plt.plot(x,net(x).data,'--')

#

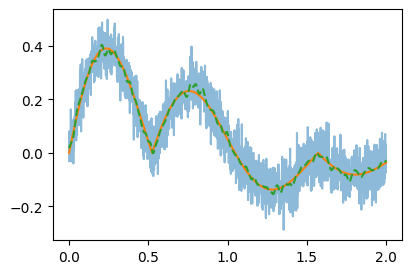

# 예제2 – 수능곡선

torch.manual_seed(43052)
x = torch.linspace(0,2,2000).reshape(-1,1)
eps = torch.randn(2000).reshape(-1,1)*0.05
fx = torch.exp(-1*x)* torch.abs(torch.cos(3*x))*(torch.sin(3*x))
y = fx + eps

plt.plot(x,y,alpha=0.5)
plt.plot(x,fx)

net = torch.nn.Sequential(
    torch.nn.Linear(1,2048),
    H(),
    torch.nn.Linear(2048,1)
)
loss_fn = torch.nn.MSELoss()
optimizr = torch.optim.Adam(net.parameters())
#---#
for epoc in range(200):
    ## 1
    yhat = net(x)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

plt.plot(x,y,alpha=0.5)
plt.plot(x,fx)
plt.plot(x,net(x).data,'--')

#

D. 의문점

- 이 수업을 잘 이해한 사람: 그냥 활성화함수를 \(h\)로 쓰면 끝 아니야? 뭐하러 relu 를 쓰는거지?

- 딥러닝을 좀 공부해본사람1: 왜 딥러닝이 2010년이 지나서야 떳지? 1989년에 세상의 모든 문제가 풀려야 하는것 아닌가?

- 딥러닝을 좀 공부해본사람2: 하나의 은닉층을 가진 네크워크는 잘 안쓰지 않나? 은닉층이 깊을수록 좋다고 들었는데?

- 약간의 의구심이 있지만 아무튼 우리는 아래의 무기를 가진 꼴이 되었다.

우리의 무기

하나의 은닉층을 가지는 아래와 같은 꼴의 네트워크로,

net = torch.nn.Sequential(
    torch.nn.Linear(p,???),
    torch.nn.Sigmoid(),
    torch.nn.Linear(???,q)
)

\(f: {\bf X}_{n \times p} \to {\bf y}_{n\times q}\) 인 모든 보렐 가측 함수 \(f\) 을 원하는 정확도로 “근사”시킬 수 있다.

5. MNIST 해결

A. 예비학습 – `plt.imshow()`

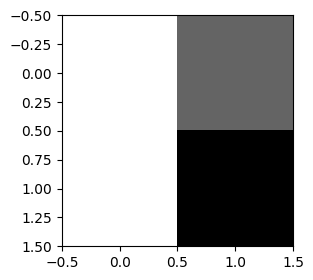

- plt.imshow(..., cmap="gray") 에서 ...이 shape이 (??,??)이면 흑백이미지를 출력

img = torch.tensor([[255,100],
                    [255,0]])
plt.imshow(img,cmap="gray")

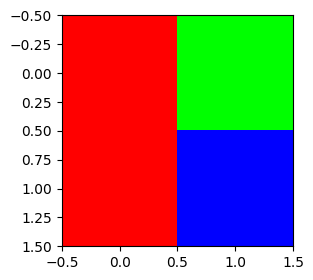

- plt.imshow(...) 에서 ...의 shape이 (??,??,3)이면 칼라이미지를 출력

r = torch.tensor([[255,0],
                  [255,0]])
g = torch.tensor([[0,255],
                  [0,0]])
b = torch.tensor([[0,0],
                  [0,255]])
img = torch.stack([r,g,b],axis=-1)
plt.imshow(img)

- plt.imshow(...) 에서 ...의 자료형이 int인지 float인지에 따라서 인식이 다름

r = torch.tensor([[1,0],
                  [1,0]])
g = torch.tensor([[0,1],
                  [0,0]])
b = torch.tensor([[0,0],
                  [0,1]])
img = torch.stack([r,g,b],axis=-1)
plt.imshow(img)

r = torch.tensor([[255,0],
                  [255,0]])/255
g = torch.tensor([[0,255],
                  [0,0]])/255
b = torch.tensor([[0,0],
                  [0,255]])/255
img = torch.stack([r,g,b],axis=-1)
plt.imshow(img)

B. 데이터

- 데이터 정리코드

train_dataset = torchvision.datasets.MNIST(root='./data', train=True, download=True)
to_tensor = torchvision.transforms.ToTensor()
X3 = torch.stack([to_tensor(Xi) for Xi, yi in train_dataset if yi==3])
X7 = torch.stack([to_tensor(Xi) for Xi, yi in train_dataset if yi==7])
X = torch.concat([X3,X7],axis=0)
y = torch.tensor([0.0]*len(X3) + [1.0]*len(X7))

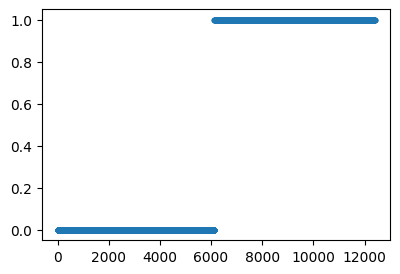

plt.plot(y,'.')

- 우리는 \({\bf X}: (n,1,28,28)\) 에서 \({\bf y}: (n,1)\)으로 가는 맵핑을 배우고 싶음. \(\to\) 이런건 배운적이 없는데?.. \(\to\) 그렇다면 \({\bf X}:(n,784) \to {\bf y}:(n,1)\) 으로 가는 맵핑을 학습하자.

X = torch.stack([img.reshape(-1) for img in X])
y = y.reshape(-1,1)

X.shape,y.shape

(torch.Size([12396, 784]), torch.Size([12396, 1]))

C. 학습

net = torch.nn.Sequential(
    torch.nn.Linear(784,32),
    torch.nn.ReLU(),
    torch.nn.Linear(32,1),
    torch.nn.Sigmoid()
)
loss_fn = torch.nn.BCELoss()
optimizr = torch.optim.Adam(net.parameters())
#---#
for epoc in range(200):
    ## 1
    yhat = net(X)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

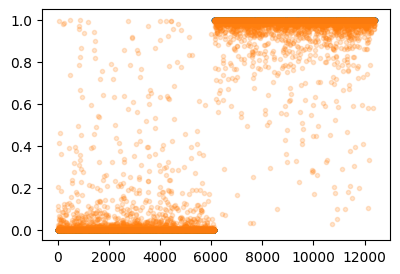

plt.plot(y,'.')
plt.plot(net(X).data,'.',alpha=0.2)

((y == (net(X).data > 0.5))*1.0).mean()

tensor(0.9901)

Note

이미지자료의 차원

칼라이미지데이터 \({\bf X}\)는 (n,3,h,w) 의 차원을 가지거나 (n,h,w,3)의 차원을 가진다.
흑백이미지데이터 \({\bf X}\)는 (n,h,w) 의 차원을 가지거나 (n,1,h,w)의 차원을 가지거나 (n,h,w,1)의 차원을 가진다.
